El área se ubica en el sector noreste del fotoplano Puntas del Yerbal (E-18), sureste del fotoplano Cº de las Cuentas (E-17), suroeste del fotoplano Arbolito (D-17) y noroeste del fotoplano Parao (D-18). Se accede desde la ruta Nº8, en el kilómetro 342, tomando por el camino vecinal al oeste. Se recorren aproximadamente 24 kms para ingresar al área de estudio por el sector centro-norte.

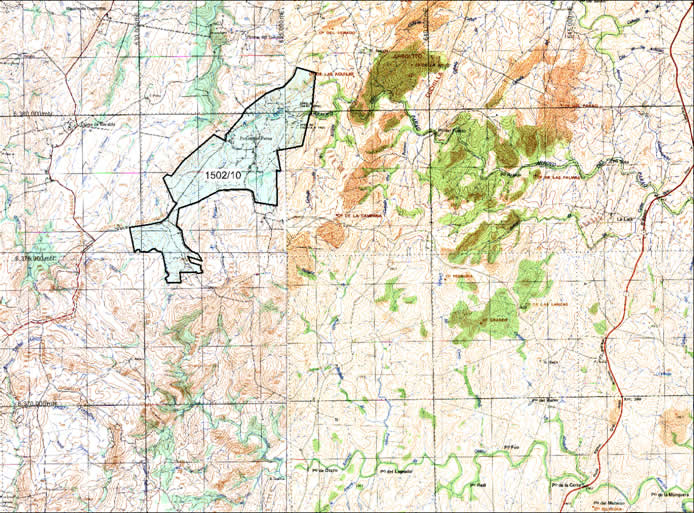

Las coordenadas GK del sector central son: E 633500 - N 6378400. El área afectada por el permiso implicado (1502/10) es de 1410 hás, correspondientes en su mayoría a la 4ª sección judicial y catastral del departamento de Treinta y Tres y en menor área a la 10ª sección del Departamento de Cº Largo. La Figura 3 muestra la ubicación y los accesos al área sobre las hojas a escala 1:50.000 antes mencionadas. Las mismas corresponden al Plan Cartográfico Nacional de Uruguay elaborado por el Servicio Geográfico Militar de dicho país.

Las litologías dominantes son las pelitas y siltitos en toda el área, afectadas por metamorfismo de grado medio a bajo. En segundo lugar se destacan las calizas, representadas en la figura 4, de coloraciones gris oscuro-azulada a gris claro de grano muy fino con impurezas de sílice en horizontes centimétricos. Desde el punto de vista textural estas calizas se presentan con granulometría muy fina, mediana a alta pureza, con bandeado composicional definido por cambios de tonalidades y estratificación bien definida. El bandeamiento está dado por láminas milimétricas ricas en cuarzo, inmersas en bandas centimetricas de carbonato. Localmente se encuentran suavemente plegadas e intercaladas con metareniscas.

Una fracturación de rumbo NS y N45E tiene una moderada expresión, probablemente retomando antiguas direcciones de foliación del basamento de infraestructura que se observa a unos pocos kilómetros al oeste del área estudiada.

Este proyecto se localiza en gran parte dentro del sector centro-norte del fotoplano Isla Patrulla (E-19). Se accede por la ruta Nº8, en el kilómetro 307, tomando por el camino vecinal al oeste. Se recorren aproximadamente 14 kms para ingresar al área de estudio por el sector centro-este.

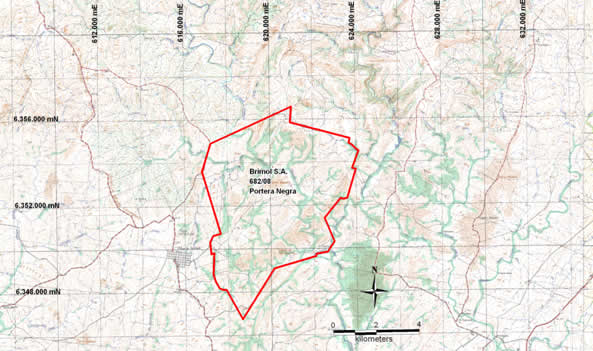

Las coordenadas GK del sector central son: E 620300 - N 6352800. El área afectada por el permiso implicado (asunto 682/08) es de 3995 hás, correspondientes a la 4ª y 5ª sección judicial y catastral del Departamento de Treinta y Tres. La Figura 5 muestra la ubicación y los accesos al área sobre la hoja a escala 1:50.000 antes mencionada, correspondiente al Plan Cartográfico Nacional de Uruguay elaborado por el Servicio Geográfico Militar de dicho país.

La topografía del área es del tipo ondulada a fuertemente quebrada con baja cobertura de suelos y mediana a alta densidad de afloramientos. El uso de la tierra es mayormente ganadero.

Se definieron en el área estudiada un conjunto de litologías metamórficas para y orto-derivadas de grado bajo, deformadas y plegadas, que de acuerdo a su gradación granulométrica conformarían parte de una secuencia plataformal del tipo proximal.

Las secuencias de rocas carbonáticas, calizas, se encuentra muy extendida, como puede ser observado en la figura 6. Son de grano muy fino, con coloraciones oscuras-azuladas, texturalmente equigranulares. El bandeado composicional es marcado con cambios de tonalidades y camadas definidas por láminas milimétricas ricas en cuarzo, inmersas en las bandas de carbonato cada 2 a 5cm. Se ha observado la presencia ocasional de estructuras tipo oolíticas, las cuales delatan su neto origen sedimentario.

Todas las secuencias de rocas presentan un metamorfismo de grado medio. La fracturación dominante continúa siendo N45, y los buzamientos son generalmente verticales a subverticales en los paquetes de calcáreos. A veces es común encontrar calizas grises de grano medio a grueso, bien estratificadas, que intercalan calizas amarronadas intensamente plegadas, con buzamientos de 30º a 40º en dirección Noroeste. A veces se intercalan esquistos metamórficos de 50 cm de potencia lo que hace bajar los buzamientos a 25º aproximadamente.

El proyecto Isla Patrulla Sur, distante en línea recta aproximadamente 25 kms al noroeste de la ciudad de Treinta y Tres, es el más próximo a dicha localidad de los 3 proyectos presentados en el presente informe. La mayor parte del área se localiza en el sector centro-sur del fotoplano Isla Patrulla (E-19), y una pequeña área al sur del permiso corresponde al sector centro-norte del Fotoplano Treinta y Tres (E-20). Se accede desde la ciudad de Treinta y Tres tomando la ruta 98 en dirección noroeste, y en el kilómetro 21 se ingresa al área de estudio.

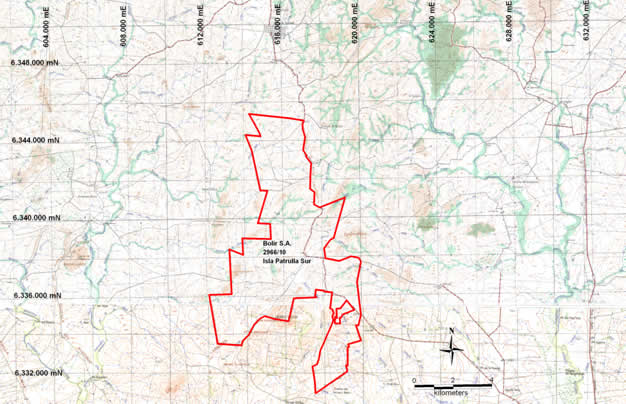

Las coordenadas GK del sector central son: E 616100 - N 6337900. El área afectada por el permiso implicado (asunto 2966/10) es de 4900 hás, correspondientes a la 1ª y 5ª sección judicial y catastral del Departamento de Treinta y Tres. La Figura 7 muestra la ubicación y los accesos al área sobre las hojas a escala 1:50.000 antes mencionadas, correspondientes al Plan Cartográfico Nacional elaborado por el Servicio Geográfico Militar.

La topografía del área es muy quebrada, destacándose secuencias sedimentarias de rocas para y ortoderivadas, de grado bajo, deformadas, que abarcan casi la totalidad del área de estudio, muy plegadas y deformadas.

Las secuencias de rocas calizas se presentan en bandas de rumbo N30-N45, subverticales buzando al noroeste. Esos paquetes verticalizados presentan potencia en profundidad.

Las calizas de grano muy fino son grises oscuras, con textura granoblástica equigranular, algo impuras. Se observaron pliegues de potencias métricas con presencia de material metálico en las zonas de charnela y localmente niveles ricos en sílice de hasta 10 cm. Presentan frecuentes características de deformación dúctil-rúptil en donde se observa fenómenos de flujo de porciones menos competentes junto a brechamiento/boudinage de porciones más competentes. Presentan comunes removilizaciones de calcitas en forma de venillas milimétricas. En general presentan escasos niveles dolomíticos.
